Y5-48 dandang kipas draf teraruh emparan untuk ekzos gas serombong dandang industri, sistem penyingkiran asap, peralatan penyingkiran habuk dan aplikasi draf teraruh dandang. Sesuai untuk sistem dandang industri 1–20t/j di bawah suhu gas dan keadaan kandungan habuk yang disahkan. Pemilihan model boleh disemak mengikut kapasiti dandang, aliran udara, tekanan, suhu gas, kandungan habuk, kuasa motor dan arah pemasangan.

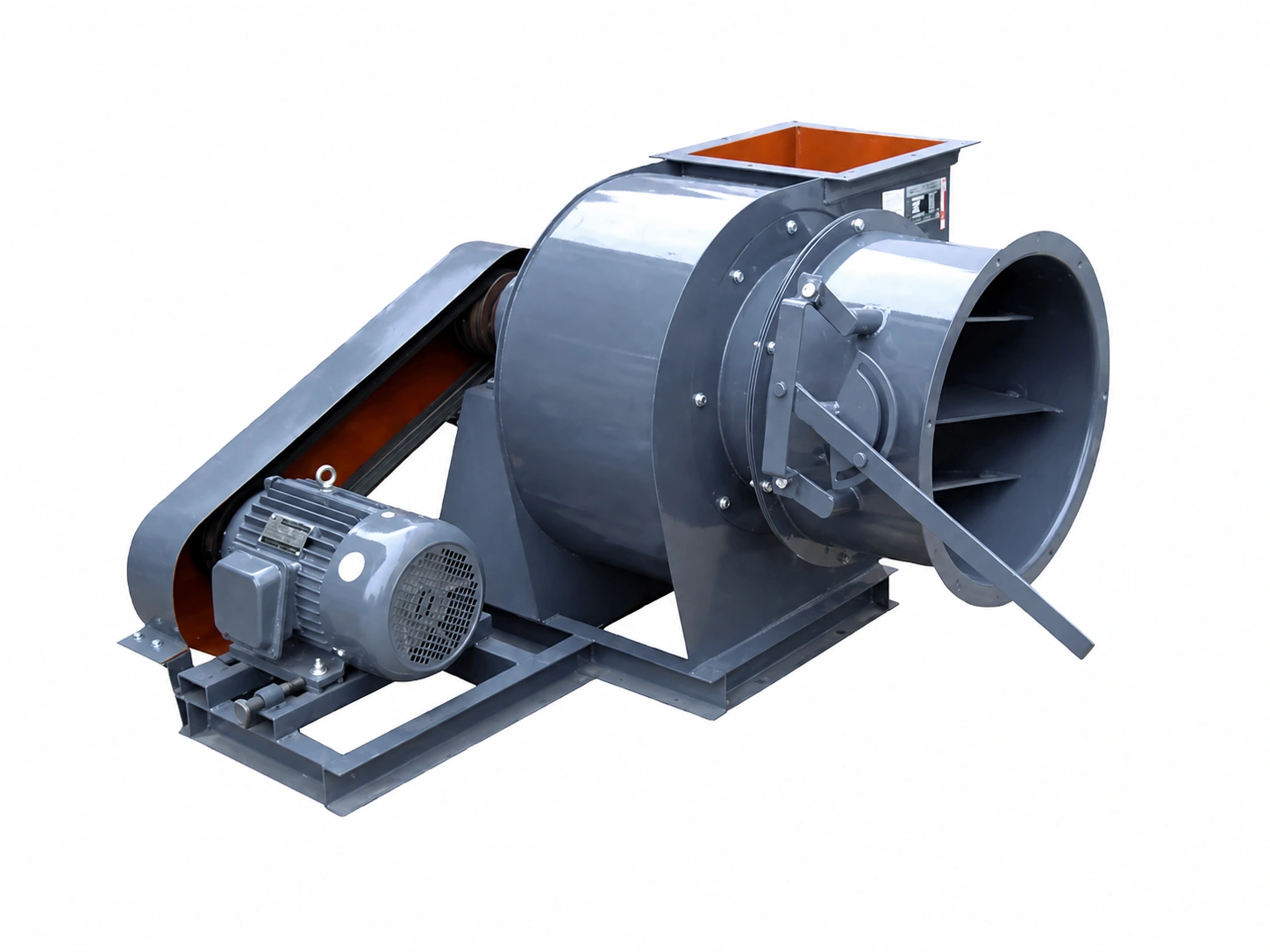

Y5-48 Boiler Centrifugal Induced Draft Fan direka untuk sistem dandang industri menggunakan bahan api yang berbeza dan dilengkapi dengan penyingkiran asap dan peranti pengumpulan habuk. Ia digunakan terutamanya untuk menyokong ekzos gas serombong yang stabil dalam sistem rawatan alam sekitar dandang.
Siri ini memfokuskan pada bahagian ekzos selepas pembakaran dan rawatan habuk. Ia sesuai untuk pelepasan asap dandang, sokongan draf pengumpul habuk, ekzos relau dan aplikasi pengendalian gas serombong industri standard.
Fokus Draf Pengumpulan Habuk
Tugas Utama
Draf ekzos dandang
Padanan Sistem
Penyingkiran asap dan pengumpulan habuk
Model Peminat
No.4C / 5C / 6.3C / 8C / 10C / 12.5C
Konfigurasi
Sedutan tunggal, pusingan kiri atau kanan
Direka untuk Sistem Rawatan Asap Dandang
Y5-48 berbeza daripada kipas bilik dandang am. Kedudukan kerja biasanya disambungkan dengan penyingkiran asap, pengumpulan habuk dan peralatan pelepasan gas serombong. Dalam projek sebenar, kipas mesti mengatasi bukan sahaja rintangan saluran, tetapi juga rintangan yang dicipta oleh pengumpul habuk, peredam dan sambungan cerobong.
Kipas ini sesuai untuk sistem ekzos dandang industri di mana pelanggan memerlukan kipas draf teraruh yang stabil untuk memastikan gas serombong bergerak melalui talian rawatan alam sekitar. Sebelum pemilihan, jenis pengumpul habuk, suhu gas, isipadu asap dan rintangan sistem hendaklah disahkan bersama.
Jika saluran ekzos dandang termasuk pengumpul siklon, penapis beg, pengumpul habuk basah atau saluran asap panjang, sila berikan nilai rintangan atau maklumat susun atur. Ini membantu mengelakkan draf yang tidak mencukupi selepas pemasangan.
Situasi Pemilihan Biasa
01
Sistem Penyingkiran Asap
Digunakan apabila asap dandang mesti melalui peralatan rawatan sebelum dilepaskan.
02
Draf Pengumpul Habuk
Membantu mengimbangi kehilangan tekanan yang disebabkan oleh peranti pengumpulan habuk dan peralatan rawatan gas serombong.
03
Ekzos Dandang Industri
Sesuai untuk sistem ekzos dandang yang memerlukan pelepasan gas serombong berterusan dan tekanan negatif yang stabil.
04
Retrofit Persekitaran
Boleh dipilih apabila saluran ekzos dandang lama dinaik taraf dengan peranti rawatan asap dan habuk.
Semakan Talian Pengumpulan Asap dan Habuk
Semak Item
Mengapa Ia Penting
Maklumat Diperlukan
Jenis Pengumpul Habuk
Pengumpul yang berbeza mencipta kehilangan tekanan yang berbeza
Siklon, penapis beg, pengumpul basah atau peranti lain
Isipadu Gas Serombong
Menentukan saiz model dan kuasa motor
Jumlah aliran udara atau ekzos dandang yang diperlukan
Rintangan Sistem
Mempengaruhi sama ada kipas boleh mengekalkan draf yang stabil
Panjang saluran, siku, peredam dan rintangan pengumpul
Suhu Gas
Mempengaruhi bahan, bearing dan margin keselamatan
Suhu biasa dan suhu puncak
Keadaan Habuk
Kandungan habuk yang tinggi boleh meningkatkan kehausan
Kepekatan habuk dan ciri zarah
Borang Kipas dan Nota Pemasangan
item
Konfigurasi
Perkara yang Perlu Disahkan
Jenis Masuk
Struktur sedutan tunggal
Sahkan arah saluran masuk dan ruang pemasangan
Saiz Model
No.4, No.5, No.6.3, No.8, No.10, No.12.5
Pilih mengikut aliran udara, tekanan dan kuasa motor
Padankan kedudukan alur keluar dengan susun atur saluran tapak
Putaran
Putaran tangan-kiri atau kanan-
Sahkan dengan melihat dari sisi motor
Gambaran Keseluruhan Julat Prestasi
Julat ModelNo.4C hingga No.12.5C
Kuasa MotorLebih kurang. 2.2–110 kW bergantung pada model dan kelajuan
Jawatan BekerjaPenyingkiran asap dandang dan saluran ekzos pengumpulan habuk
Asas PemilihanAliran udara, tekanan, rintangan pengumpul dan suhu gas
Jadual Pemilihan Model Y5-48
Jadual berikut disusun untuk pemilihan model awal mengikut kumpulan model, julat kelajuan dan julat kuasa motor. Data prestasi-demi{2}}titik lengkap boleh disahkan mengikut titik kerja yang diperlukan.
Kumpulan Model
Kelajuan Biasa r/min
Julat Kuasa Motor
Motor Biasa
Tahap Permohonan
Nota Pemilihan
Y5-48 No.4C
2500–3650
2.2–5.5 kW
Y90L-2 / Y132S1-2
Talian ekzos kecil
Untuk saluran rawatan asap dandang yang lebih kecil
Y5-48 No.5C
2240–3150
4–11 kW
Y112M-2 / Y160M1-2
Sistem sederhana-kecil
Sesuai untuk rintangan penyingkiran asap sederhana
Y5-48 No.6.3C
2000–2800
7.5–22 kW
Y132S2-2 / Y180M-2
Sistem sederhana
Selalunya digunakan apabila rintangan pengumpul menjadi lebih jelas
Y5-48 No.8C
1400–2000
11–30 kW
Y160M-4 / Y200L-4
Sistem sederhana-besar
Untuk keperluan ekzos pengumpulan habuk yang lebih besar
Y5-48 No.10C
1250–1800
22–75 kW
Y180L-4 / Y280S-4
Talian ekzos yang besar
Untuk volum ekzos yang lebih tinggi dan rintangan talian rawatan yang lebih kuat
Y5-48 No.12.5C
1000–1400
37–110 kW
Y225S-4 / Y315S-4
Barisan rawatan asap tebal
Untuk sistem pengumpulan habuk dan ekzos dandang yang besar
Maklumat Diperlukan Sebelum Sebutharga
Dandang dan Jenis Bahan ApiBahan api yang berbeza menghasilkan isipadu asap, habuk dan keadaan kakisan yang berbeza.
Rintangan Pengumpul HabukSila berikan data rintangan atau jenis pengumpul habuk untuk pemilihan tekanan yang tepat.
Suhu GasSahkan suhu normal, suhu maksimum dan sama ada operasi berterusan diperlukan.
Arah PemasanganSila sahkan arah putaran, sudut alur keluar dan ruang yang tersedia untuk pemasangan.
Dapatkan petikan kipas draf dandang Y5-48
Hantar: Jenis Dandang|Pengumpul Habuk|Aliran udara|Tekanan|Suhu|Sudut alur keluar
