Semakan Penggantian Kipas Industri daripada Data Papan Nama Lama
Papan nama sudah cukup untuk memulakan pengenalan. Penggantian akhir masih memerlukan pengesahan antara muka tugas, prestasi dan pemasangan semasa.
02 · KESILAPAN BACAAN NAMA BIASA
Papan Nama Boleh Betul dan Masih Digunakan Dengan Tidak Betul
Kebanyakan ralat penggantian berlaku apabila satu nilai dianggap sebagai sesuatu yang sebenarnya tidak diwakilinya.
01
RPM Motor ≠ RPM Kipas
Pada kipas-didorong tali pinggang, kelajuan motor dan kelajuan aci kipas boleh berbeza. Nisbah takal, susunan pemacu dan lengkung asal mesti diperiksa.
02
Motor kW ≠ Kapasiti Kipas
Kuasa motor yang sama boleh menyokong gabungan aliran udara, tekanan, kelajuan dan kecekapan yang berbeza.
03 · Model Sama ≠ Prestasi Sama
Saiz, kelajuan, susunan pemacu, arah motor dan alur keluar boleh berbeza-beza dalam satu keluarga model.04 · Data Lama ≠ Tugas Semasa
Saluran, penapis, peredam dan permintaan proses mungkin telah berubah sejak kipas dipasang.05 · Nilai Tekanan Memerlukan Definisi
1200 Pa tidak lengkap melainkan tekanan statik, jumlah tekanan atau asas ukuran lain disahkan.03 · BUKTI NAMA SEBENAR

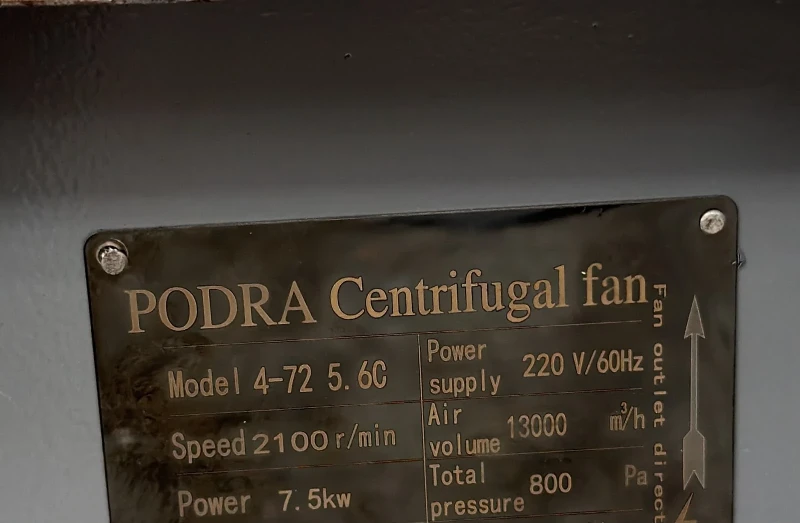

Apa Plat Nama Berbeza Sebenarnya Beritahu Kami
-Data plat kipas,-data plat motor dan-bukti peralatan lama-yang dibekalkan pelanggan hendaklah dibaca bersama dan bukannya dianggap sebagai maklumat yang boleh ditukar ganti.
04 · APA YANG TIDAK BOLEH DIBERITAHU ANDA
Plat Kipas Tidak Menggambarkan Keseluruhan Sistem
Foto papan nama yang jelas boleh mengenal pasti kipas lama - ia tidak dapat menggambarkan keseluruhan sistem di sekeliling kipas.
05 · APA YANG HENDAK DIHANTAR DENGAN PLAT NAMA
Bina Kajian Penggantian daripada Tiga Kumpulan Bukti
01
Bukti Peralatan
Papan nama kipas
Papan nama motor
Gambar peminat penuh
model lama
Tag siri / peralatan
Papan nama motor
Gambar peminat penuh
model lama
Tag siri / peralatan
02
Bukti Kejuruteraan
Lukisan GA sedia ada
Keluk prestasi
lembaran data
Halaman katalog lama
Sebagai-lukisan terbina
Keluk prestasi
lembaran data
Halaman katalog lama
Sebagai-lukisan terbina
03
Data Projek Semasa
Aliran udara yang diperlukan
Tekanan yang diperlukan
Sederhana & suhu
Masuk / keluar
Asas & ruang yang ada
Tekanan yang diperlukan
Sederhana & suhu
Masuk / keluar
Asas & ruang yang ada
06 · DARI PLAT NAMA HINGGA KEPUTUSAN PENGGANTIAN
Pemilihan Penggantian Harus Beralih Daripada Pengenalan Kepada Pengesahan
01 · Kenal pasti
Apakah peralatan yang dipasang?
02 · Sahkan
Apakah yang disampaikan oleh peminat asal?
03 · Semak semula
Apakah yang diperlukan oleh sistem sekarang?
04 · Perlawanan
Antara muka yang manakah mesti dikekalkan?
05 · Pilih
Kipas baharu manakah yang menyediakan tugas dan kesesuaian yang diperlukan?
07 · NAMA HANYA SATU KEPING DARI BUKTI
Kejuruteraan Penggantian Sebenar Menggabungkan Pelbagai Sumber
Kajian Kejuruteraan Penggantian
Peralatan lama → Prestasi asal → Tugas semasa → Semakan antara muka → Pemilihan kipas baharu08 · KEPERLUAN PLAT NAMA EAC UNTUK PROJEK EAEU
Pengenalan Tambahan untuk Projek EAEU
Untuk projek pematuhan EAEU yang berkenaan, papan nama fizikal harus kekal konsisten dengan peralatan sebenar dan dokumentasi teknikal sokongan.
PENGELUAR
Pengenalan Pengeluar
Identiti pengilang hendaklah sepadan dengan pengeluar peralatan yang bertanggungjawab.KEBOLEHURUSAN
Maklumat Model & Bersiri
Model, nombor siri dan tarikh pembuatan hendaklah sepadan dengan fail teknikal projek.MENANDA
Data Teknikal & Tanda EAC
Parameter teknikal utama dan penandaan pematuhan yang berkenaan hendaklah jelas dan konsisten.09 · Soalan Lazim
Soalan Lazim Papan Nama Kipas Industri
Bolehkah saya menggantikan kipas hanya menggunakan papan nama?
Selalunya tidak. Plat mengenal pasti peralatan lama, manakala pemilihan penggantian mesti mengesahkan aliran udara semasa, tekanan, sederhana, suhu dan antara muka.Adakah motor kW cukup untuk mengenal pasti kipas?
Tidak. Kuasa motor yang sama boleh menyokong gabungan aliran udara, tekanan dan{1}}kelajuan kipas yang berbeza.Bagaimana jika papan nama hilang atau tidak boleh dibaca?
Hantar gambar kipas, plat motor, dimensi masuk/alur keluar, ukuran asas, putaran, arah nyahcas dan sebarang lukisan atau lengkung lama.Mengapa kipas baru boleh berbeza daripada model asal?
Kerana penggantian harus sepadan dengan tugas semasa dan keperluan pemasangan dan bukannya menyalin model lama secara membuta tuli.Patutkah papan nama sepadan dengan lukisan dan dokumen teknikal?
ya. Model, maklumat bersiri dan data teknikal yang berkaitan harus kekal konsisten di seluruh peralatan dan dokumentasi projek akhir.10 · PANDUAN KEJURUTERAAN BERKAITAN
Teruskan daripada Pengenalan kepada Pemilihan Disahkan
Tiang Motor & RPM → Asingkan kelajuan motor daripada kelajuan kipas sebenar. Tekanan Statik lwn Jumlah → Sahkan definisi tekanan sebelum pemilihan penggantian. Semakan Lukisan GA → Sahkan dimensi dan antara muka pemasangan. Penggantian & Alat Ganti → Teruskan ke semakan kejuruteraan penggantian penuh. Pakej Dokumentasi Teknikal Kipas Industri → Semak dokumentasi projek yang diperlukan selepas pemilihan.KIPAS QIYUE · KEJURUTERAAN PENGGANTIAN
Hantar Papan Nama - tetapi Hantar Data Sistem Juga
Hantar plat kipas, plat motor, foto, lukisan, lengkung prestasi dan keperluan operasi semasa. KIPAS QIYUE boleh menyemak peralatan lama bersama-sama dengan tugas sekarang sebelum mencadangkan penggantian.
